Attention(Q,K,V)=softmax(\frac{QK^T}{\sqrt{d_k}})V

1. 单头自注意力的数学计算#

我们首先来看单头自注意力的数学计算过程。

以句子 “I am good” 为例，设词嵌入维度 $d_{model}=512$ ， $d_k=64$ .

d_{model}

与

d_k

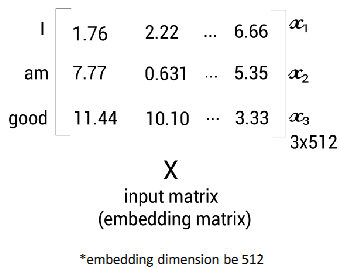

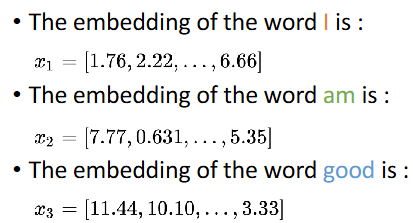

$d_{model}=512$ 指的是模型维度 / 词嵌入维度，也就是每个 token（词）用一个多长的向量来表示，也是模型的“隐藏层宽度”。在我们举出的例子中，“I am good” 这三个词，每个词就被表示为一个 512 维的向量：

X = \underbrace{\begin{bmatrix} \text{I} \\ \text{am} \\ \text{good} \end{bmatrix}}_{3 \text{ 个词}} \;\longrightarrow\; \underbrace{\begin{bmatrix} x_{1,1} & x_{1,2} & \cdots & x_{1,512} \\ x_{2,1} & x_{2,2} & \cdots & x_{2,512} \\ x_{3,1} & x_{3,2} & \cdots & x_{3,512} \end{bmatrix}}_{3 \times d_{model} = 3 \times 512}

$d_k=64$ 就不同了，它指的是每个注意力头 Key / Query 的维度，它主要决定的事每个注意力头“视野”的精细程度。在我们举出的例子中，通过权重矩阵 $W_q(512\times 64)$ ，我们把 512 维的词向量投影到一个更小的 64 维空间来计算注意力：

X \cdot W_q = \underbrace{\begin{bmatrix} 3 \times 512 \end{bmatrix}}_{\text{输入}} \cdot \underbrace{\begin{bmatrix} 512 \times 64 \end{bmatrix}}_{W_q} = \underbrace{\begin{bmatrix} 3 \times 64 \end{bmatrix}}_{Q \text{ 矩阵}}

两者的关系为：

d_k=\frac{d_{model}}{h}

在 BERT 模型中， $d_{model}=768$ ，而 $h=12$ ，所以 $d_k=768/12=64$ .

也可以用下图总结：

1
     d_model = 512 (整个向量的宽度)
2
    ┌──────────────────────────────────┐
3
    │ ←  head₁ (d_k=64) → │            │
4
    │                      │ ← head₂ → │  ...
5
    │            ...       │            │
6
    └──────────────────────────────────┘
7

8
    d_k = 每个头分到的一小段 = d_model / h

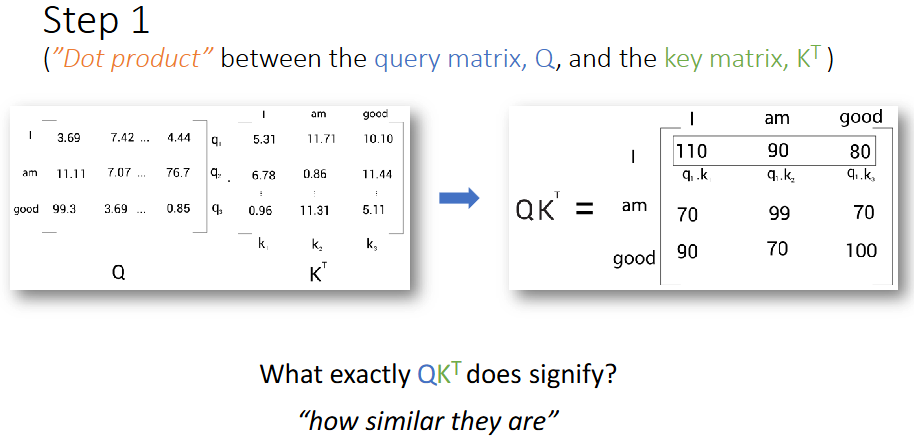

计算 $Q$ $Q$ 与 $K$ $K$ 的转置点积 $QK^T$ $Q K^{T}$

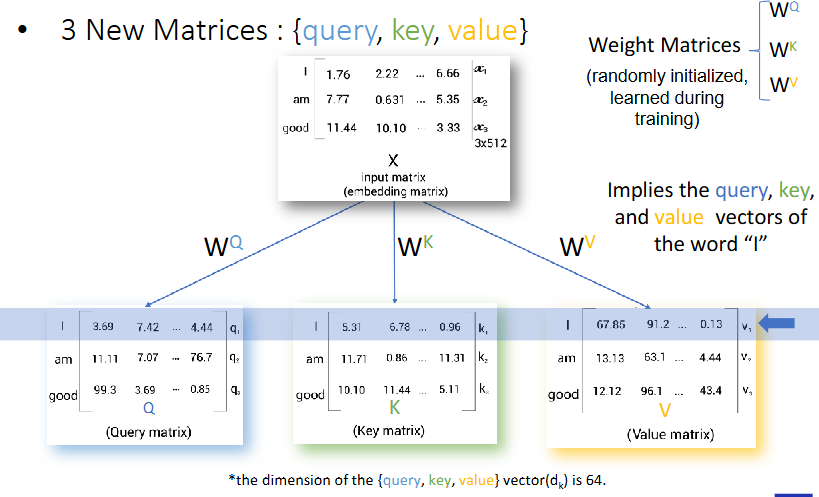

- 先通过可学习的权重矩阵 $W_q,W_k,W_v$ ，将源序列的词嵌入矩阵 $X$ （ $n\times d_{model}=3\times 512$ ， $n$ 为序列长度）转化为 $Q,K,V$ 矩阵（均为 $n\times d_k$ ）.
- 计算 $QK^T$ ，结果为 $n\times n$ 的相似度矩阵，每个值代表某一词的 $Q$ 与另一词的 $K$ 的匹配程度，即词间的语义关联度。

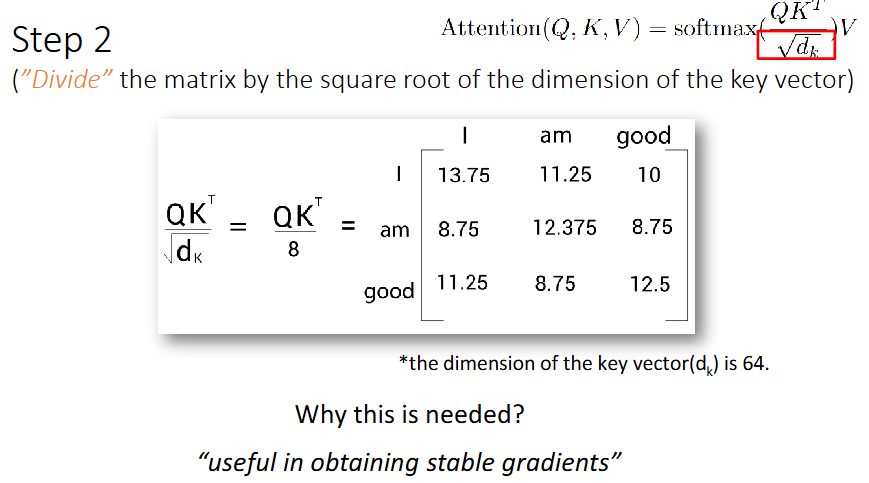

缩放，除以 $\sqrt{d_k}$ $d_{k}$
- 将相似度矩阵的所有元素除以 $\sqrt{d_k}$ .
- 目的：防止 $d_k$ 过大时， $QK^T$ 的值过大，导致 softmax 后梯度趋于 0 （梯度消失），保证训练时梯度的稳定性。

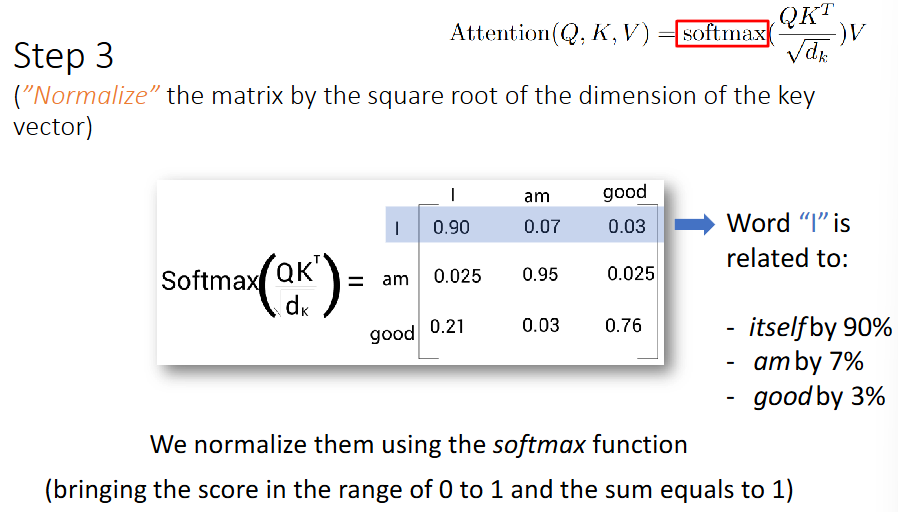

Softmax 归一化
- 对缩放后的相似度矩阵做 Softmax 运算，将每个行的数值归一化到 0~1 的范围，且每行求和为 1 ；
- 归一化后的数值为注意力得分，代表某一词对序列中其他词的 “关注程度”。

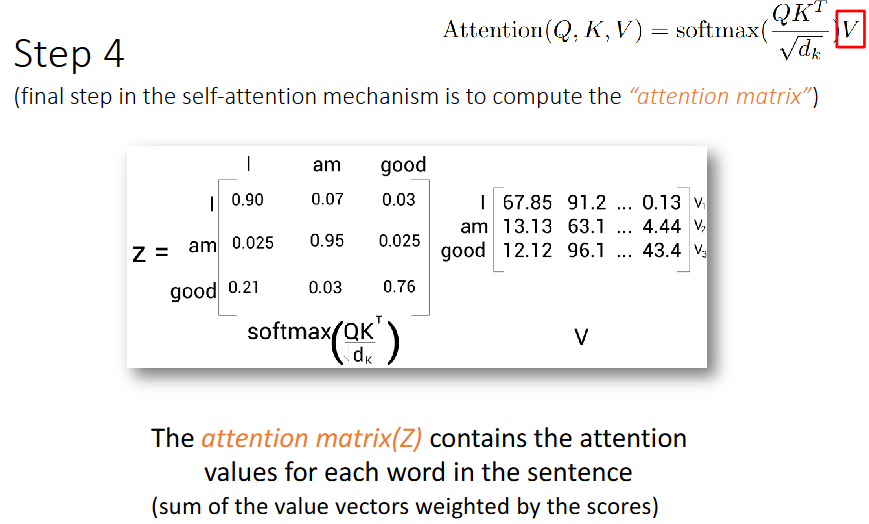

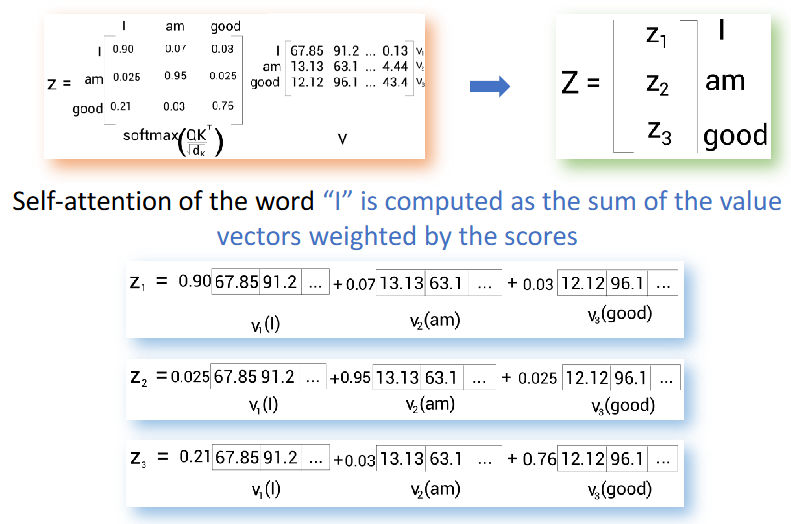

与 $V$ $V$ 矩阵相乘生成注意力输出 $Z$ $Z$
- 将 Softmax 后的注意力得分矩阵（ $n×n$ ）与 $V$ 矩阵（ $n×d_k$ ）相乘，得到最终的自注意力输出矩阵 $Z$ （ $n×d_k$ ）；
- $Z$ 中每个词的特征向量，是原 $V$ 矩阵中所有词的特征向量按注意力得分加权求和的结果，即融合了序列内所有相关词的语义信息。

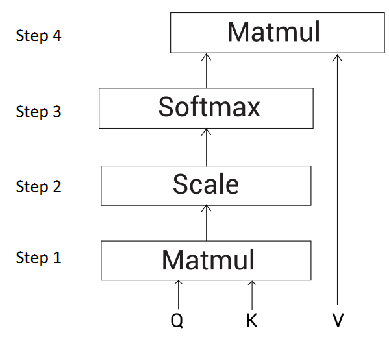

通过上述自注意力机制，我们就能明白句子中每个词与其他词的关联程度。

2. 多头自注意力#

而多头自注意力的计算过程如下：

将 $Q,K,V$ 通过不同的权重矩阵拆分为 $h$ 个注意力头，每个头独立执行上述四步自注意力计算，得到 $h$ 个注意力输出矩阵 $Z_1,Z_2,...,Z_h$ .
将 $h$ 个 $Z_i$ 按列拼接为一个大矩阵（ $n\times h\times d_k$ ）.
用一个可学习的权重矩阵 $W_0$ 对拼接后的矩阵做线性变换，恢复为与原始词嵌入相同的维度 $n×d_{model}$ ，得到多头自注意力的最终输出。

公式：

Multi-head\enspace attention=Concatenate(Z_1,Z_2,...,Z_h)W_0

BERT Self-layer 实际上是通过 MHA(Multi Head Attention) 分块矩阵实现的。

2.1 什么是 BERT layer？#

一个 BERT layer（BERT 层）是 BERT 模型的核心构建单元。BERT 模型由多个这样的层堆叠而成（BERT-base 有 12 层，BERT-large 有 24 层）。

每一层包含两个主要部分：

graph LR Input[输入向量] --> MHA[🔷 Multi-Head Attention<br/>多头注意力] MHA --> Add1[相加 + LayerNorm] Add1 --> FFN[🔶 Feed-Forward Network<br/>前馈网络] FFN --> Add2[相加 + LayerNorm] Add2 --> Output[输出向量]

可以通俗理解：Attention 负责”看上下文”（这个词和其他词有什么关系？），FFN 负责”思考加工”（把信息做非线性变换）。

2.2 什么是 MHA（Multi-Head Attention）？#

MHA 就是多头注意力。先理解”单头”：

单头注意力：一个词只从一种角度去看其他词。比如”bank”这个词，可能只看金融角度的关联。
多头注意力（MHA）：同时从多个角度去看。比如：
- 🟡 头 1：看语法关系（“bank”和”the”的关系）
- 🟢 头 2：看语义关系（“bank”和”money”的关系）
- 🔵 头 3：看指代关系（“bank”和”it”的关系）
- … 共 $h$ 个头（BERT 中 $h=12$ ）

实现方式：每个头有自己独立的 $Q,K,V$ 权重矩阵，并行计算，最后拼接起来：

\text{head}_i = \text{Attention}(QW_i^Q, KW_i^K, VW_i^V)

\text{MHA} = \text{Concat}(\text{head}_1, \text{head}_2, ..., \text{head}_h) \cdot W^O

2.3 什么是分块矩阵？#

分块矩阵就是把一个大矩阵看成由若干小矩阵（“块”）拼接而成。

举个例子，一个 $4 \times 6$ 的大矩阵可以分成 2 个 $4 \times 3$ 的小块：

\underbrace{\begin{bmatrix} a_{11} & a_{12} & a_{13} & | & a_{14} & a_{15} & a_{16} \\ a_{21} & a_{22} & a_{23} & | & a_{24} & a_{25} & a_{26} \\ a_{31} & a_{32} & a_{33} & | & a_{34} & a_{35} & a_{36} \\ a_{41} & a_{42} & a_{43} & | & a_{44} & a_{45} & a_{46} \end{bmatrix}}_{\text{一个大矩阵 } 4\times6} = \underbrace{\begin{bmatrix} \mathbf{A}_1 & | & \mathbf{A}_2 \end{bmatrix}}_{\text{看成 2 个 } 4\times3 \text{ 的小块拼在一起}}

2.4 为什么说 BERT layer 是由 MHA 分块矩阵实现的？#

这是关键的理解点！它说的是 MHA 的 $Q,K,V$ 权重矩阵在实现上使用了分块矩阵的技巧。

2.4.1 直观理解#

BERT 有 12 个注意力头，每个头都需要自己的 $W_i^Q, W_i^K, W_i^V$ 。与其分别做 12 次小矩阵乘法：

1
# ❌ 低效做法：逐个计算每个头
2
for i in range(12):
3
    Qi = Q @ Wq_i   # 每个 Wq_i 是 [768, 64]
4
    Ki = K @ Wk_i
5
    Vi = V @ Vk_i

不如把它们拼成一个大矩阵，一次性计算：

1
# ✅ 高效做法：分块矩阵
2
Wq_big = torch.cat([Wq_1, Wq_2, ..., Wq_12], dim=-1)  # [768, 768]
3
Q_big = Q @ Wq_big   # 一次性计算所有头的 Q！

2.4.2 用图来理解#

1
             每个头独立的小 W_q              拼成大矩阵 W_q
2
         ┌──────┐ ┌──────┐     ┌──────┐    ┌─────────────────────┐
3
         │ W_q¹ │ │ W_q² │ ... │ W_q¹²│    │ W_q¹ │ W_q² │...│W_q¹²│
4
         │768×64│ │768×64│     │768×64│    │        768×768        │
5
         └──────┘ └──────┘     └──────┘    └─────────────────────┘
6
              ↑                    ↑
7
         12次矩阵乘法           1次矩阵乘法搞定！

这就是分块矩阵的思想：12 个小的 $W_q$ （每个 $768 \times 64$ ）横向拼接成一个大的 $W_q$ （ $768 \times 768$ ），一次矩阵乘法就能得到所有 12 个头的 $Q$ ，然后按块拆分给各个头。

2.4.3 总结一句话#

不是说 BERT layer 物理上被”切开”了，而是说 MHA 的实现利用分块矩阵的技巧，把多个注意力头的权重拼成一个大矩阵，用一次大矩阵乘法代替多次小矩阵乘法，在 GPU 上高效并行计算。

这正是 PyTorch 中 nn.MultiheadAttention 和 HuggingFace BERT 源码中实际采用的做法！我们可以在之前学过的 05_BERT+embedding_source_code 中看到源码验证这一点。

2.5 例子#

我们最后用一个例子来说明 BERT 中 Self-layer MHA 矩阵分块的实现过程。假设序列长度 $n=10$ ，标准 BERT 模型 $d_{model}=768$ , $h=12$ , $d_k=64$ .

对于每个头，我们首先将词嵌入矩阵 $X(10\times 768)$ $X (10 \times 768)$ 乘以权重矩阵 $W(768\times 64)$ $W (768 \times 64)$ 来得到 $Q,K,V$ $Q, K, V$ ：
- $X @ W_q=Q(10\times 64)$
- $X @ W_k=K(10\times 64)$
- $X @ W_v=V(10\times 64)$
计算注意力得分矩阵： $softmax(\frac{Q\cdot K^T}{\sqrt{d_k}})$ ，得到 $10\times 10$ 的矩阵（每个词对每个词的关注度）。
与 $V$ 相乘得到该头的输出： $Z_i = softmax(\frac{QK^T}{\sqrt{d_k}}) \cdot V$ ，维度为 $10\times 64$ 。
对 12 个头分别执行步骤 1~3，得到 $Z_1, Z_2, ..., Z_{12}$ （每个都是 $10\times 64$ ）。
按列拼接所有 $Z_i$ ： $Concat(Z_1, Z_2, ..., Z_{12})$ ，得到 $10\times 768$ 的大矩阵。
乘以输出权重矩阵 $W_O(768\times 768)$ ，得到最终 MHA 输出： $10\times 768$ 。

2.5.1 维度变化总览#

1
X (10×768)
2
 │
3
 ├─[头1]──→ Q₁(10×64), K₁(10×64), V₁(10×64) ──→ Z₁(10×64)
4
 ├─[头2]──→ Q₂(10×64), K₂(10×64), V₂(10×64) ──→ Z₂(10×64)
5
 ├─ ...                                             ...
6
 └─[头12]─→ Q₁₂(10×64), K₁₂(10×64), V₁₂(10×64) ──→ Z₁₂(10×64)
7
                                                      │
8
                                          按列拼接 Concat
9
                                                      ↓
10
                                               (10×768)
11
                                                      │
12
                                                 × W_O(768×768)
13
                                                      ↓
14
                                               MHA输出 (10×768)

2.5.2 分块矩阵实现（实际代码的做法）#

上述”逐个计算 12 个头”只是为了理解，实际代码中不会用 for 循环，而是利用分块矩阵一次性完成。

核心技巧：把 12 个 $(768\times 64)$ 的小 $W_q$ 横向拼接成一个 $(768\times 768)$ 的大 $W_q$ ：

W_q^{\text{big}} = \underbrace{[W_q^1 \mid W_q^2 \mid \cdots \mid W_q^{12}]}_{768 \times 768}

然后一行代码算出所有头的 $Q$ ：

1
Q_big = X @ W_q_big   # (10×768) @ (768×768) = (10×768)

得到的 $Q_{big}$ 是 $10\times 768$ ，但这个 768 列其实是 12 个 $d_k=64$ 的块拼起来的：

Q_{big} = \underbrace{[Q_1 \mid Q_2 \mid \cdots \mid Q_{12}]}_{10\times 768}

接下来用 reshape + transpose 把它拆成多头格式：

1
# (10, 768) → (10, 12, 64) → (12, 10, 64)
2
Q = Q_big.view(10, 12, 64).transpose(0, 1) # 把 batch 和 head 互换
3
K = K_big.view(10, 12, 64).transpose(0, 1)
4
V = V_big.view(10, 12, 64).transpose(0, 1)

.transpose()

.transpose(a,b) 就是交换张量的第 a 维和第 b 维。

这里互换 batch 和 head 的原因是我们后续要批量计算注意力，所以需要把“头数”放在第 0 维。这样，当我们调用 Pytorch 的矩阵乘法时，就会自动在 12 个头上 并行广播。

此时 $Q,K,V$ 都是 $(12, 10, 64)$ ，即 12 个头 × 10 个词 × 64 维，可以直接批量计算注意力：

1
# 批量计算所有头的注意力：(12, 10, 64) @ (12, 64, 10) = (12, 10, 10)
2
attn_scores = softmax(Q @ K.transpose(-2, -1) / sqrt(64)) # 转置每个头的 K 矩阵，即 K^T
3

4
# (12, 10, 10) @ (12, 10, 64) = (12, 10, 64)
5
Z = attn_scores @ V

最后把多头拼回去：

1
# (12, 10, 64) → (10, 12, 64) → (10, 768)
2
Z_concat = Z.transpose(0, 1).reshape(10, 768)
3
output = Z_concat @ W_O   # (10, 768) @ (768, 768) = (10, 768)

2.5.3 对比总结#

	概念上的做法（逐头循环）	实际代码的做法（分块矩阵）
$W_q$ 形状	12 个 $768\times 64$	1 个 $768\times 768$
矩阵乘法次数	12 次	1 次
中间形状	$(10,64)\times 12$	先 $(10,768)$ ，再 `view` 拆成 $(12,10,64)$
GPU 效率	低（串行）	高（并行）

💡 一句话：分块矩阵就是把 12 个”小水管”焊成 1 根”大水管”，数据一次性流过，然后在出口处再分流给 12 个头。
